復合式排氣閥
型號：CARX

產品概述

CARX 復合式排氣閥閥體為圓桶狀，內件包括不銹鋼浮球、杠桿及閥瓣。安裝在泵出口處或配水管線中，用來排除集積在管中 的空氣，提高管線及水泵的使用效率，當管內產生負壓時，迅速吸入外界空氣，以防止管線因負壓而損壞。當管內開始注水時， 閥瓣處在開啟的位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升并帶動閥瓣關閉，停止排氣，當管內水正常輸送 時，如有少量空氣聚集在閥內到相當?shù)某潭龋y內水位下降，此時空氣由小孔排出。當水泵停止時，管內水流空或遇管內產生 負壓，此時塞頭迅速開啟，吸入空氣，確保管線安全。

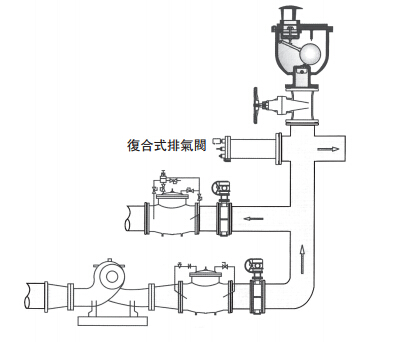

典型安裝示意圖


技術參數

公稱壓力：1.0~1.6MPa
公稱通徑：DN25~32mm 為螺紋連接
DN50~200mm 為法蘭連接
適用介質：水、油等非腐蝕性液體
適用溫度：0~100℃

主要零部件材料

NO.
 名稱
 材質
1
 閥體
 球墨、鑄鐵
2
 閥蓋
 球墨、鑄鐵
3
 浮球
 不銹鋼
4
 杠桿架
 不銹鋼
5
 杠桿
 鋁青鋼
6
 塞頭
 鋁青鋼

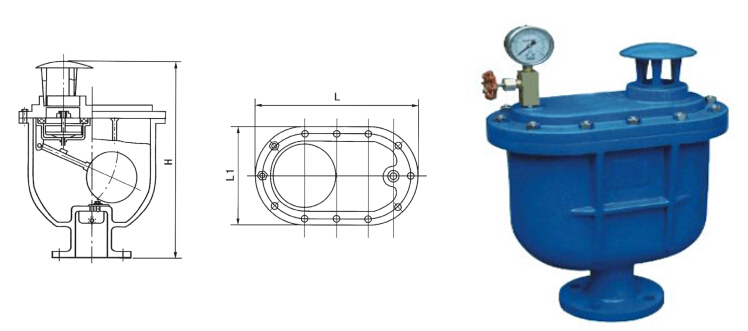

主要外形連接尺寸（單位：mm）

產品代號
 DN
 L
 L
 H
CARX
 25
 280
 176
 330
CARX
 32
 280
 176
 330
CARX
 50
 360
 208
 475
CARX
 65
 360
 208
 475
CARX
 80
 400
 244
 552
CARX
 100
 465
 275
 623
CARX
 150
 537
 332
 686
CARX
 200
 537
 332
 686
